Die geraden, gekreuzten und umgekehrten Leitungen in Ethernet-Kabeln werden nach ihrer unterschiedlichen Leitungssequenz klassifiziert und haben spezifische Anwendungen in verschiedenen Netzwerkverbindungsszenarien. In diesem Artikel werden die spezifischen Analyse- und Anwendungsszenarien dieser drei Arten von Liniensequenzen vorgestellt.
一, Direkte Verbindung

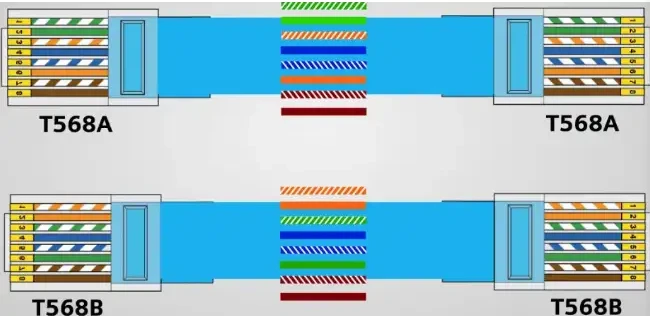

1. Linienfolge: Die beiden Enden der geraden Linie haben die gleiche Linienfolge, d. h. Pin 1 entspricht Pin 1, Pin 2 entspricht Pin 2 und so weiter.
2. Standard: Normalerweise gemäß den Standards T568A oder T568B.
3. Spezifische Zeilenfolge:
T568A: Weißgrün, Grün, Weißorange, Blau, Weißblau, Orange, Weißbraun, Braun
T568B: Weißorange, Orange, Weißgrün, Blau, Weißblau, Grün, Weißbraun, Braun
4. Anwendungsszenarien:
Zu wechselnder Computer: Verbinden Sie die Netzwerkkarte (NIC) des Computers mit dem Switch.
Router zum Switch: Verbinden Sie den LAN-Port des Routers mit dem Switch.
Schalter zu Schalter: Verbinden Sie zwei Schalter verschiedener Marken.
Vom Modem zum Router: Verbinden Sie den WAN-Port des Modems mit dem WAN-Port des Routers.
Zu wechselnder Drucker: Schließen Sie den Netzwerkdrucker an den Switch an.
2, Kreuzlinie
1. Leitungssequenz: Ein Ende der Crossover-Leitung übernimmt den T568A-Standard und das andere Ende den T568B-Standard, oder der 1. und 3. Pin, der 2. und 6. Pin der beiden sind vertauscht.
2. Standard: Wird normalerweise zum Verbinden zweier Geräte desselben Typs verwendet.
3. Spezifische Zeilenfolge:
T568A ein Ende: Weißgrün, Grün, Weißorange, Blau, Weißblau, Orange, Weißbraun, Braun
T568B anderes Ende: Weißorange, Orange, Weißgrün, Blau, Weißblau, Grün, Weißbraun, Braun
4. Anwendungsszenarien:
Computer zu Computer: Eine Netzwerkkarte, die zwei Computer zur Dateifreigabe oder temporären Vernetzung direkt verbindet.
Switch-to-Switch: Verbinden Sie zwei Switches derselben Marke, um ein Netzwerk zu stapeln oder zu erweitern.
Router zu Router: Verbinden Sie die LAN-Ports zweier Router für eine Netzwerkverbindung.
Zum Hub wechseln: Verbinden Sie Switches und Hubs, um das Netzwerk zu erweitern.
3, Rückwärtslinie
1. Leitungsfolge: Die Leitungsfolge an einem Ende der umgekehrten Leitung ist vollständig umgekehrt, wobei Pin 1 Pin 8, Pin 2 Pin 7 usw. entspricht.
2. Standard: Konsolenport, der normalerweise zum Anschließen von Netzwerkgeräten verwendet wird.
3. Spezifische Zeilenfolge:
Ein Ende: Weißorange, Orange, Weißgrün, Blau, Weißblau, Grün, Weißbraun, Braun
Am anderen Ende: Braun, Weißbraun, Grün, Weißblau, Blau, Weißgrün, Orange, Weißorange
4. Anwendungsszenarien:
Computer-zu-Router-Konsole: Verbinden Sie den seriellen Port des Computers mit dem Konsolenport des Routers, um den Router zu konfigurieren und zu verwalten.
Computer zur Switch-Konsole: Verbinden Sie den seriellen Port des Computers mit dem Konsolenport des Switches, um den Switch zu konfigurieren und zu verwalten.
Computer an andere Netzwerkgerätekonsole anschließen: Verbinden Sie den seriellen Anschluss des Computers mit dem Konsolenanschluss anderer Netzwerkgeräte (z. B. Firewalls, WLAN-Zugangspunkte), um Geräte zu konfigurieren und zu verwalten.
4, Zusammenfassung
Direkte Verbindung: Wird zum Verbinden verschiedener Gerätetypen verwendet, z. B. Computer mit Switches, Router mit Switches usw.
Crossover: Wird zum Verbinden von Geräten des gleichen Typs verwendet, z. B. Computer an Computer, Switch an Switch usw.
Reverse-Leitung: Wird zum Verbinden des Konsolenports von Netzwerkgeräten verwendet, z. B. des Konsolenports eines Computers mit einem Router oder Switch.
Das Verständnis dieser Kabelsequenzen und ihrer Anwendungsszenarien kann dabei helfen, den geeigneten Kabeltyp für die Netzwerkkonnektivität und Gerätekonfiguration auszuwählen und so den normalen Betrieb und die effiziente Verwaltung des Netzwerks sicherzustellen.
