M12 X-Code 90 Grad auf RJ45-Kabel

Beschreibung

Dieses M12-X-Code-90-Grad-zu-RJ45-Kabel ist für industrielle Digitalkameras vorgesehen, die einen 8-poligen M12-X-Code-Stecker und einen 8P8C-RJ45-Stecker enthalten. Mit hoher Qualität und stabiler Datenübertragungsleistung während der Anwendung. Es ist kompatibel mit aktuellen gängigen Digitalkameras wie Cognex, Keyence, Sony, HIKROBOT, FLIR usw.

Kabelbaumparameter

Anzahl der Anschlussstifte: 8

Nennstrom (40 Grad) 0,5 A

Nennspannung 50 V AC/60 V DC

Bemessungsimpulsspannung 0,8 kV

Kontaktwiderstand Kleiner oder gleich 10 mΩ

Isolationswiderstand größer oder gleich 10 mΩ

Gehäuseschutzart IP67

Einfüge- und Entnahmezeiten größer oder gleich 100 Mal

Arbeitstemperaturbereich -40 Grad bis +85 Grad

Drahtstärke 0,14 mm² (AWG26)

Verriegelungsmethode: Gewinde M12 * 1Brennbarkeitsklasse: UL 94 V-0

Temperaturbereich: -20 bis +80 Grad C

Kabellänge: 1M, 2M, 3M, 4M, 5M, 10M, individuelle Länge

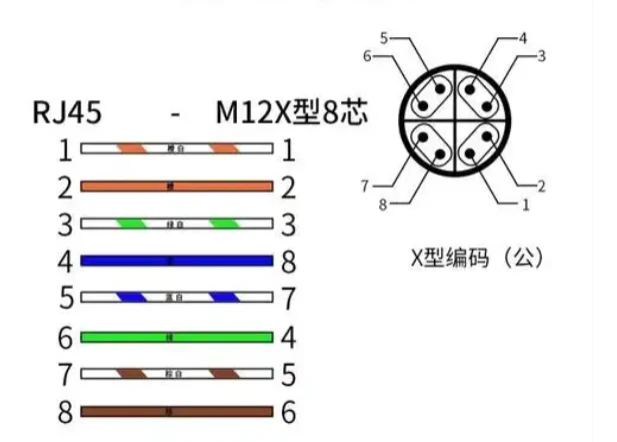

Die Verdrahtungstabelle finden Sie unten:

Vorteil dieses M12-X-Code-zu-RJ45-Kamerakabels

‌1. Hochgeschwindigkeitsübertragung: Unterstützt 1 Gbit/s bis 10 Gbit/s Ethernet, entspricht den CAT5E/CAT6A-Standards und gewährleistet Signalintegrität durch ein kreuzförmiges Abschirmungsdesign

2. Platzoptimierung: 50 % Installationsraum werden in der 90-Grad-Abgangsrichtung eingespart, besonders geeignet für seitliche Verkabelungsszenarien wie Roboterarme und AGVs

3. Hoher Schutz: Schutzart IP67/IP68, Vibrations- und Korrosionsbeständigkeit, geeignet für raue Umgebungen

Typische Anwendungen

‌Wird hauptsächlich für Verbindungen in industriellen Automatisierungsgeräten verwendet, insbesondere in Szenarien, in denen der Platz begrenzt ist oder seitliche Hindernisse vermieden werden müssen.

Das 90-Grad-Winkeldesign eignet sich für den Einsatz in dynamischen Strukturen wie Roboterarmgelenken und rotierenden Plattformen und vermeidet Kollisionen mit beweglichen Teilen.

Es eignet sich für Verkabelungen mit hoher -Dichte und flache Geräte und kann den axialen Platzbedarf erheblich reduzieren.

Verpackung

1, Standard-Exportkarton.

2, kundenspezifische Verpackung ist ebenfalls willkommen.

Lieferung

1, 5 Werktage für die Probe.

2, 7 Werktage für Massenproduktionsware.

3, Express-, Luft-, See- und kundenspezifische Speditionen sind verfügbar.
