Beim Crimpen des doppelseitigen Spleißanschlusses müssen wir auf die Qualität achten. In IPC-A-620 gibt es ein Kapitel zum Definieren der Spezifikation.

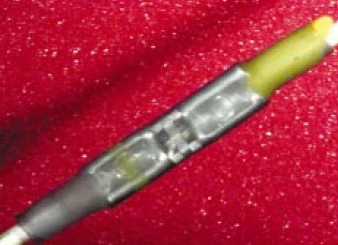

Ziel - Klasse 1,2,3
• Korrekte farblich-codierte Schrumpfhülse verwendet (A).
• Der Schrumpfschlauch ist auf der Ferrule zentriert.
• Schmelzbare Dichtringe sind ausgeflossen.
Akzeptabel - Klasse 1,2,3
• Die Enden der Drähte stoßen nicht am Drahtanschlag an. Drähte sind sichtbar
durch Sichtfenster (Pfeile).
• Der Drahtisolationsabstand beträgt weniger als zwei Drahtdurchmesser einschließlich
Isolierung.
• Bellmouth ist offensichtlich.
Akzeptabel - Klasse 1,2,3
• Der Drahtisolationsabstand liegt innerhalb von zwei Drahtdurchmessern
Isolierung an beiden Enden (nicht dargestellt).
• Die Enden der Schrumpfschläuche sind mit der Drahtisolierung abgedichtet
(es liegen keine Drahtlitzen frei).
Akzeptabel - Klasse 1,2,3
• Crimp-Einkerbungen werden gedreht (nur nahtlose Spleiße).
Akzeptabel - Klasse 1
Prozessindikator - Klasse 2,3
• Der Schrumpfschlauch ist nicht zentriert, die Ärmelenden jedoch schon
mit der Drahtisolierung abgedichtet.
Defekt - Klasse 1,2,3
• Die Drahtisolierung reicht bis in die Drahtcrimphülse (A).
• Die Crimpkerbe befindet sich außerhalb des Endes der Spleißstelle (B).
• Drahtenden sind durch das/die Sichtfenster nicht sichtbar.
(C).
• Der Drahtisolationsabstand ist größer als zwei Drahtdurchmesser
inklusive Isolierung (D).
• Der Schrumpfschlauch überlappt nicht beide Isolierungen
Lücken (nicht dargestellt).
Defekt - Klasse 1,2,3
• Drahtlitzen ragen aus dem Sichtfenster heraus.
Defekt - Klasse 1,2,3
• Drahtlitzen haben den Schrumpfschlauch durchstoßen.
