In der Kabelkonfektionierungsindustrie ist der Steckverbinder die wichtigste Komponente. Wie kann man den Steckverbinderschaden bei der Herstellung prüfen und beurteilen?Oberes-KabelBefolgen Sie immer IPC/WHMA-A-620
Ziel - Klasse 1,2,3
• Die Schalenoberfläche ist sauber, ohne Markierungen und unbeschädigt.
• Der Keil bzw. die Keilnuten sind nicht verzogen, beschädigt oder falsch positioniert.
Defekt - Klasse 1,2,3

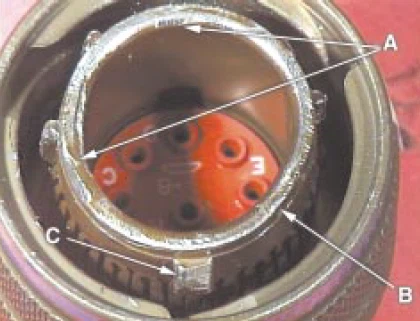

• Gehäuse oder Positionierungsschlüssel sind beschädigt oder tief eingeklemmt
Kratzer oder Grate (A).
• Beschädigter Innen- oder Außenring (un-un-runder Zustand) (B).
• Die Tastenbreite oder -höhe wurde verringert (C).
• Der Schlüssel ist falsch positioniert (nicht angezeigt).
• Das Gehäuse oder Gehäuse des Steckverbinders weist Risse, Brüche oder ähnliches auf
beschädigt.
